BM LINE 25 - DER TECHNISCHE AUFBAU

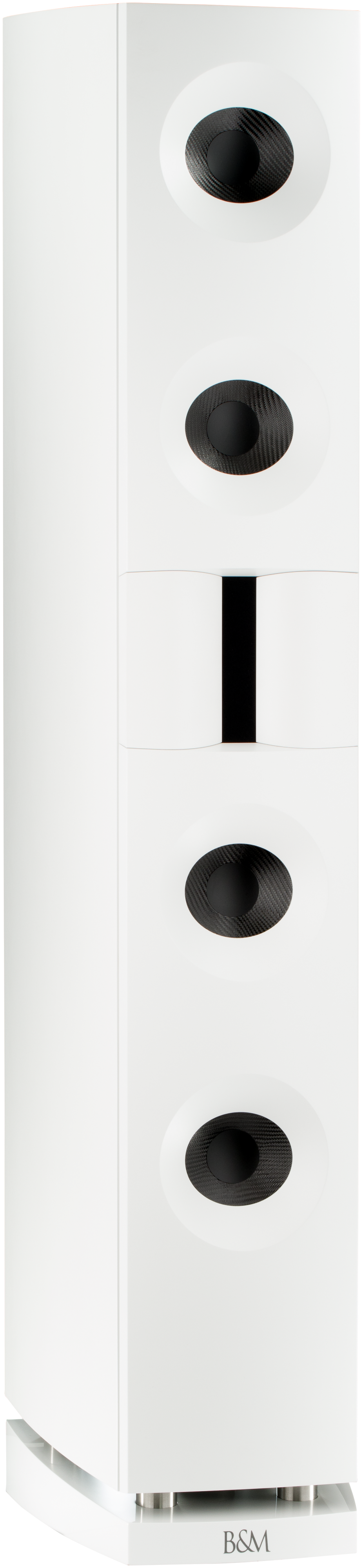

BM Line 25 Whitecast Iron

DER TECHNISCHE AUFBAU IM DETAIL



Die BM Line 25 verwendet zur Generierung des Mittel- Hochtonbereiches in Form einer Zylinderwelle einen von Backes&Müller gefertigten Bändchentreiber. Der Bändchentreiber erzeugt alle Frequenzen oberhalb von 850Hz.



Mit einer Höhe von nur 1,57 m bewegt sich die BM Line 25 ohne akustische Einbußen bewusst am kleinste Baumaß, welche das Zylinderwellenprinzip physikalisch zulässt.



Die BM Line 25 zählt wie auch die BM35 und BM50 zu den Topmodellen bei Backes&Müller. Die drei bilden auch technologisch die Spitze dessen, was im Moment sinnvoll zur Schallwandlung eines Musiksignals umgesetzt werden kann.



Die BM Line 25 auch in kleineren Räumen eingesetzt werden. Die die digitalen Abstimmmöglichkeiten spielen hier ihre Stärken aus.

BM Line 25 - AMT - Zylinderwellenstrahler



Das Zylinderwellenabstrahlelement der BM Line 25 erzeugt alle Frequenzen oberhalb von 850Hz.



Das Ergebnis: Eine auf den Abhörplatz ausgerichtete, kontrollierte und exakte Abstrahlung, die das Musikereignis unverfälscht wiedergibt. Dabei spielt das neu entwickelte Abstrahlelement die entscheidende Rolle. Es formt eine gekrümmte Zylinderwelle - und nicht wie bei jeder anderen Box, die übliche Kugelwelle.



Die der Zylinderwelle zugrunde liegenden Ausbreitungseigenschaften transportieren den Schall direkt zum Zuhörer und verringern die "Beschallung" von Boden, Decke und Seitenwänden.



Das Resultat ist, es werden weniger Reflektionen erzeugt, der Raum weniger zum Eigenklang angeregt. Die Musik wird ohne Vorhang und sehr viel natürlicher zum Hörer gebracht.

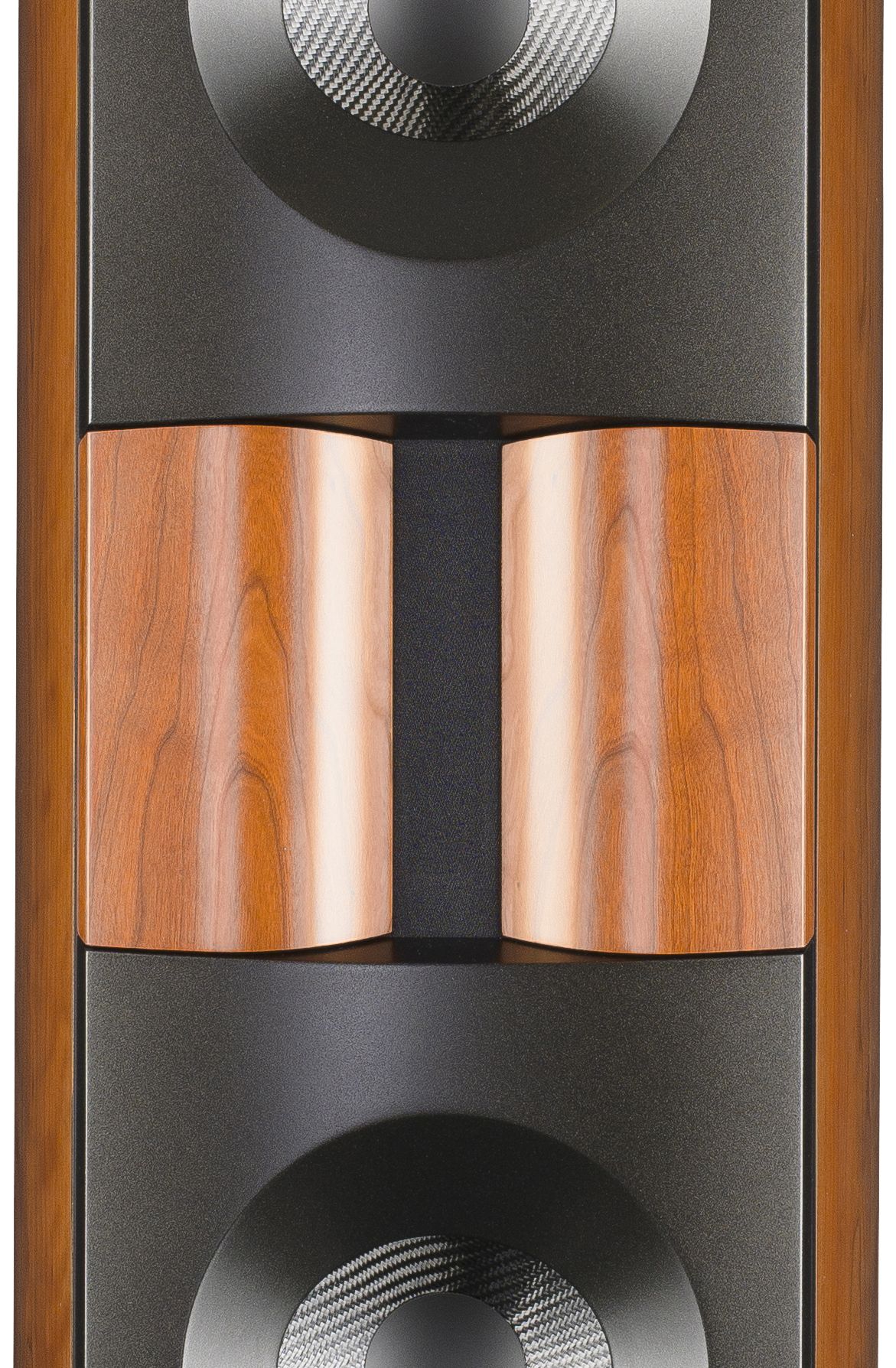

BM Line 25 Zylinderwellenelement -Kirsche - schwarz

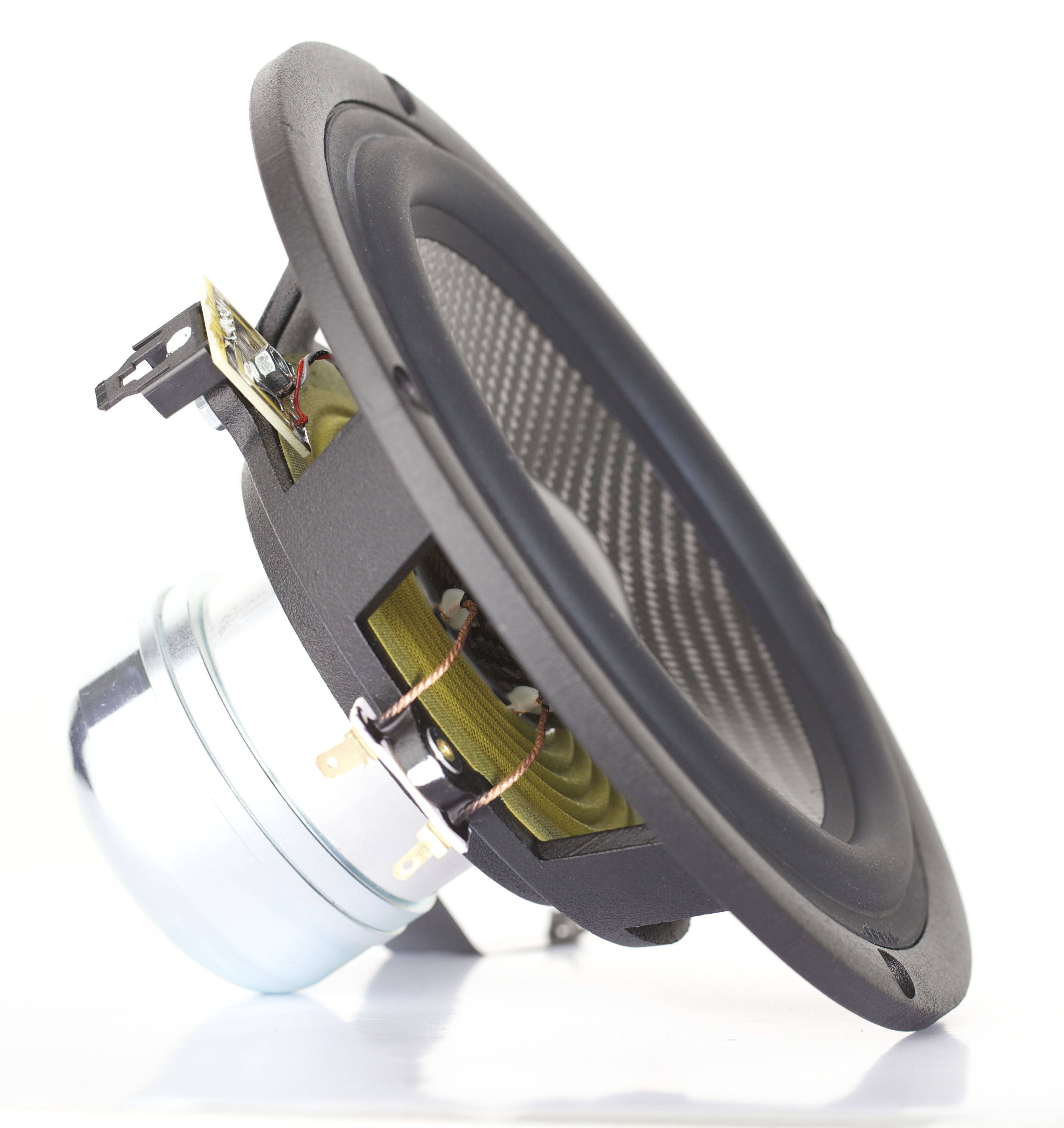

BM Tietöner 170mm BM Tietöner 170mm

BM Line 25 - Sensorgeregelte Tieftöner



Die vier 20 cm Tieftöner werden mit analogen Endstufen betrieben.



Alle von Backes&Müller gebauten Tieftöner verwenden einen Verbundwerkstoff aus Kevlar/Kohlefaser als Membranmaterial.



Das aus dem Flugzeugbau stammende Material zeichnet sich durch minimales Gewicht bei enormer Festigkeit aus.



Unter der Staubschutzkappe befindet sich der Beschleunigungssensor welcher der Elektronik die Membranbewegungen mitteilt.



Die vom Sensor gewonnenen Informationen werden mit dem Eingangssignal verglichen. Bei Abweichungen wird sofort gegengeregelt.



Die Tieftöner sowie deren Sensorik werden in Handarbeit im Werk Saarbrücken hergestellt.

Das Anschlußfeld



Die BM Line 25 Einstellmöglichkeiten sind mit dem optionalen PPG zu erreichen.



Über die RJ45 Buchse kann die Box mit diesem Interface parametriert und gesteuert werden. Falls eine unserer ICE Vorstufen vorhanden sind, wird die Steuerleitung hier eingesteckt.



Die BM Line 25 hat analoge Ein- und Ausgänge. Der Ausgang ist für den Anschluß eines Subwoofers vorgesehen. Dieser ist dann genauso zeitrichtig in die Kette eingebunden wie die Hauptlautsprecher.



Der digitale Eingang kann von der BM ICE 502/802 im entsprechenden Betriebsmodus gewählt werden

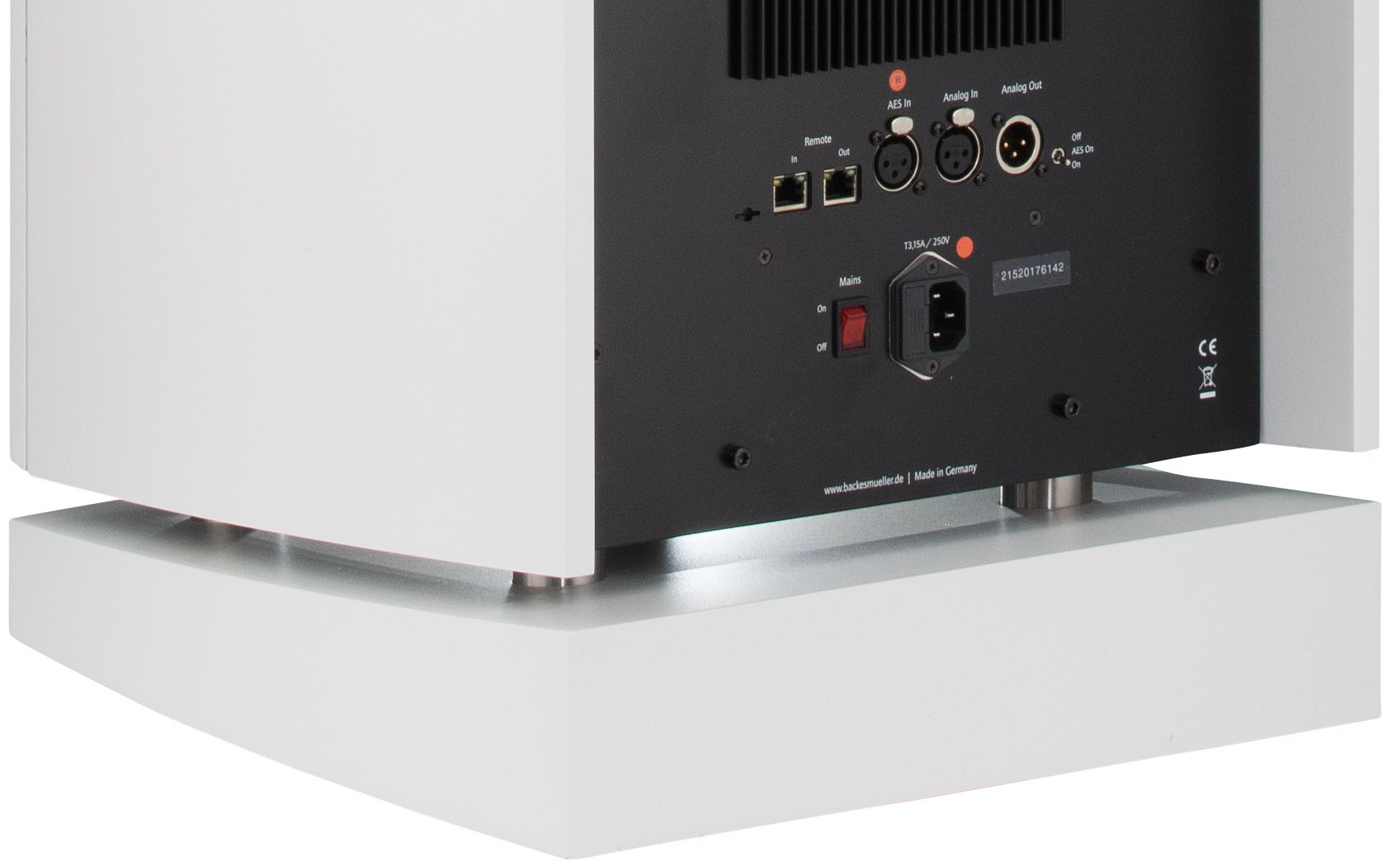

BM Line 20 whitecast Rückseite

BM Line 25 - PPG - Pegel Programmier - Gerät - Klangregler sind keine Alternative



Jeder Klangregler beeinflusst aufgrund seiner verwendeten Bauteile das Zeitverhalten der Musikinformation.



Die in einem Klangregelnetzwerk verwendeten Bauteile (Kondensatoren) verursachen übrigens auch in den Frequenzweichen von Passivlautsprechern hohe Zeitfehler. Die Zeitfehler, welche in einer Klangregelung entstehen sind auch der Grund, warum höherwertige Verstärker keine Einstellmöglichkeiten besitzen. Sind Klangregler vorhanden, ist oft auch eine so genannte „defeat“ Taste vorhanden. Diese überbrückt dann das Klangregelnetzwerk, damit auch bei Neutralstellung der Tiefen- oder  Höhenregler keine zeitliche Beeinflussung erfolgt.



Bei allen B&M Lautsprechern erfolgt die Anpassung des Klanges über das Pegel-Programmier-Gerät. Trotz Änderngen im Frequenzverlauf behätlt die Box immer ihr fehlerfreies Zeitverhalten.



AUSDRÜCKLICH!



sei an dieser Stelle erwähnt, dass sämtliche Einstellungen keinerlei Phasenfehler erzeugen. Dies ist DAS entscheidende Merkmal der Backes&Müller Phasenentzerrung und der technische Unterschied zu „herkömmlichen“ Equalizern.

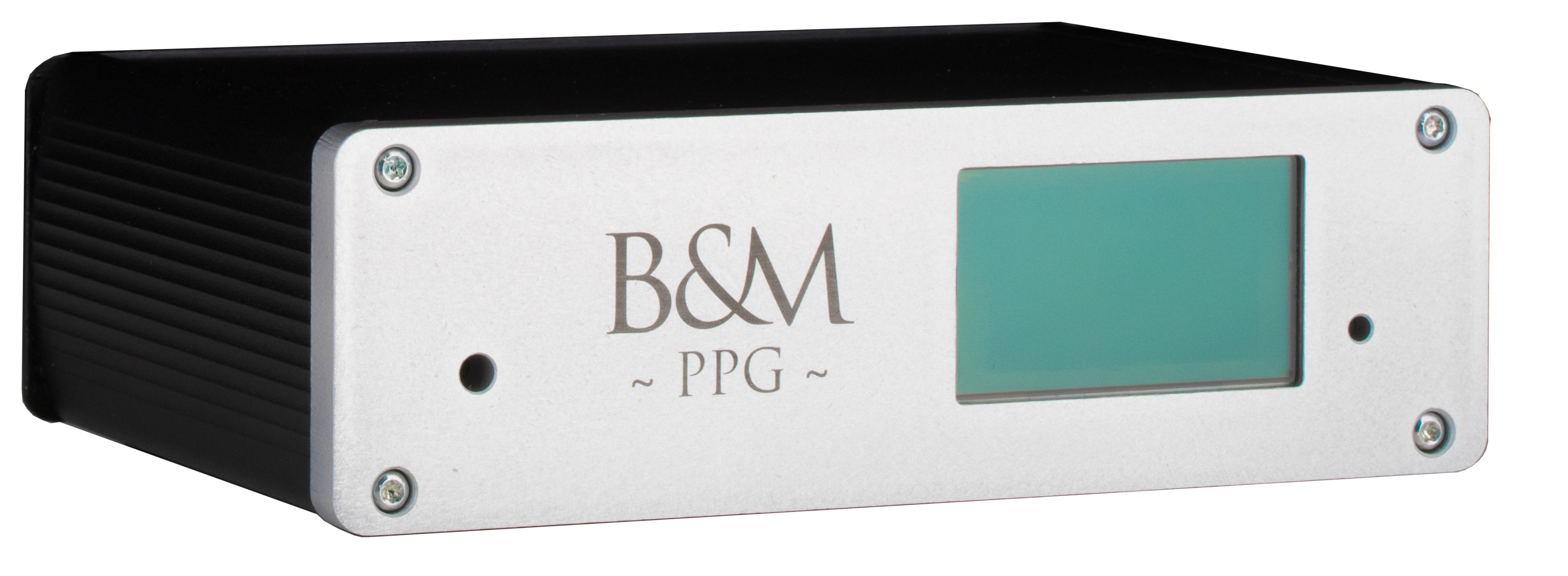

BM Line 25 PPG

Die optionale PPG Hardware ist für die Lautsprecher der BM Prime- und BM Line- Serie erhältlich. Im PPG  Lieferumfang enthalten ist das PPG, die Fernbedienung dazu und die notwendigen Kabel (5m) Die Spannungsversorgung erfolgt über den Lautsprecher, es wird kein separates Netzteil benötigt.



Mit dem PPG lassen sich alle für einen optimalen Hörgenuss notwendigen Parameter einstellen.



EQ 1 | 2 | 3 | 4 | 5 | 6 - Sechs gleichzeitig wirkende Filter stehen zur Verfügung.



Frequency = Einsatzfrequenz, die geändert werden soll. Der Regler Quality bestimmt die Filterqualität (Flankensteilheit) Mit dem Regler Gain lässt sich in 0,5 dB Schritten die Höhe der Anhebung/Absenkung einstellen.



DISTANCE SHIFT



Für den Fall, dass die Lautsprecher nicht auf einer Achse stehen können, weil beispielsweise ein Wandvorsprung das verhindert, kann mit Distance Shift das Zeitverhalten eines kompletten Lautsprechers (links oder rechts) beeinflusst werden, damit der Achsversatz wieder ausgeglichen werden kann.



SUBWOOFER LEVEL



Werden ein oder mehrere Subwoofer an unsere Hauptlautsprecher angeschlossen, werden diese über das PPG parametriert.
