BM LINE 15 - TECHNIK

BM Line 15 - Technik

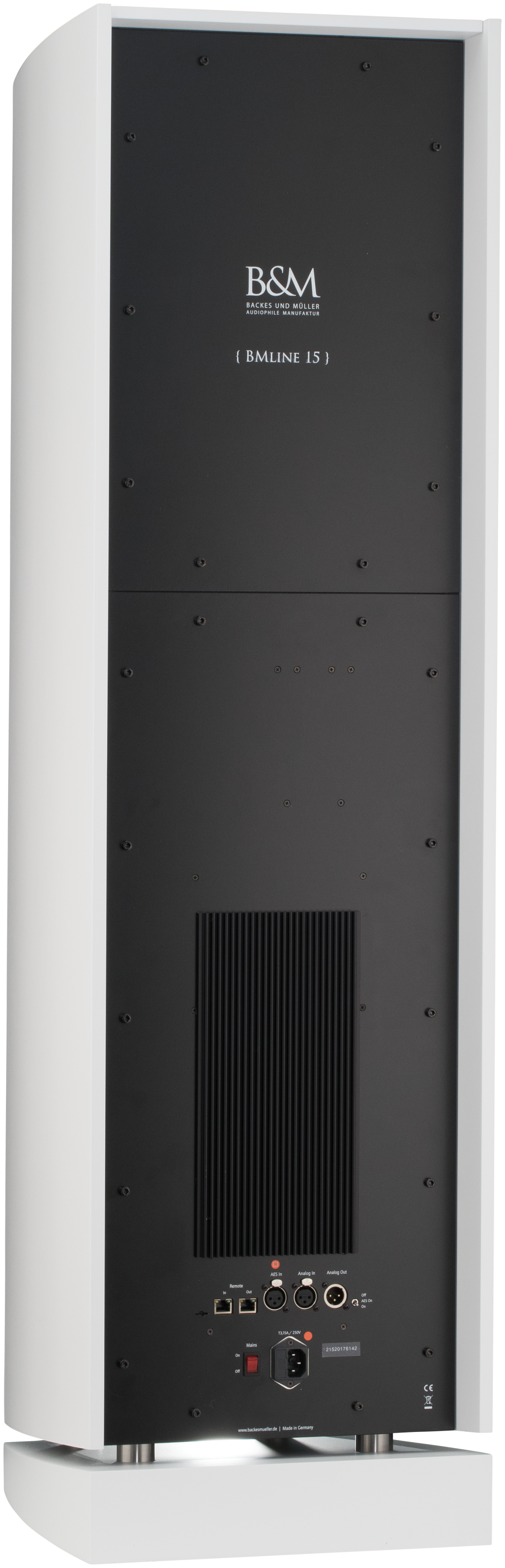

Die BM Line 15 - Modelljahr 2017 - ist die Weiterentwicklung unserer erfolgreichen BM Line 15 welche bis 2016 gebaut wurde.

Alle Komponenten welche für die Musikwiedergabe verantwortlich sind wurden weiterentwickelt. Der Lautsprecher ist komplett neu Designed worden.

Die Chassisbestückung wurde um einen weiteren Tieftöner - jetzt auf drei - ergänzt. Diese Tieftöner verfügen jetzt über die Sensorregelung (DMC2.0) der neuesten Generation.

Zur Generierung des virtuellen, koaxialen Abstrahlverhaltens werden jetzt zwei 12cm Inverskalotten und eine 3cm Seidenkalotte verwendet.

Die Verstärkerleistung und der Übertragungsbereich der Endstufen konnte nochmals gesteigert werden.

Diese Bandbreitensteigerung wurde unter anderem deshalb notwendig, um die um mehrere Faktoren schnellere Sensorik betreiben zu können.

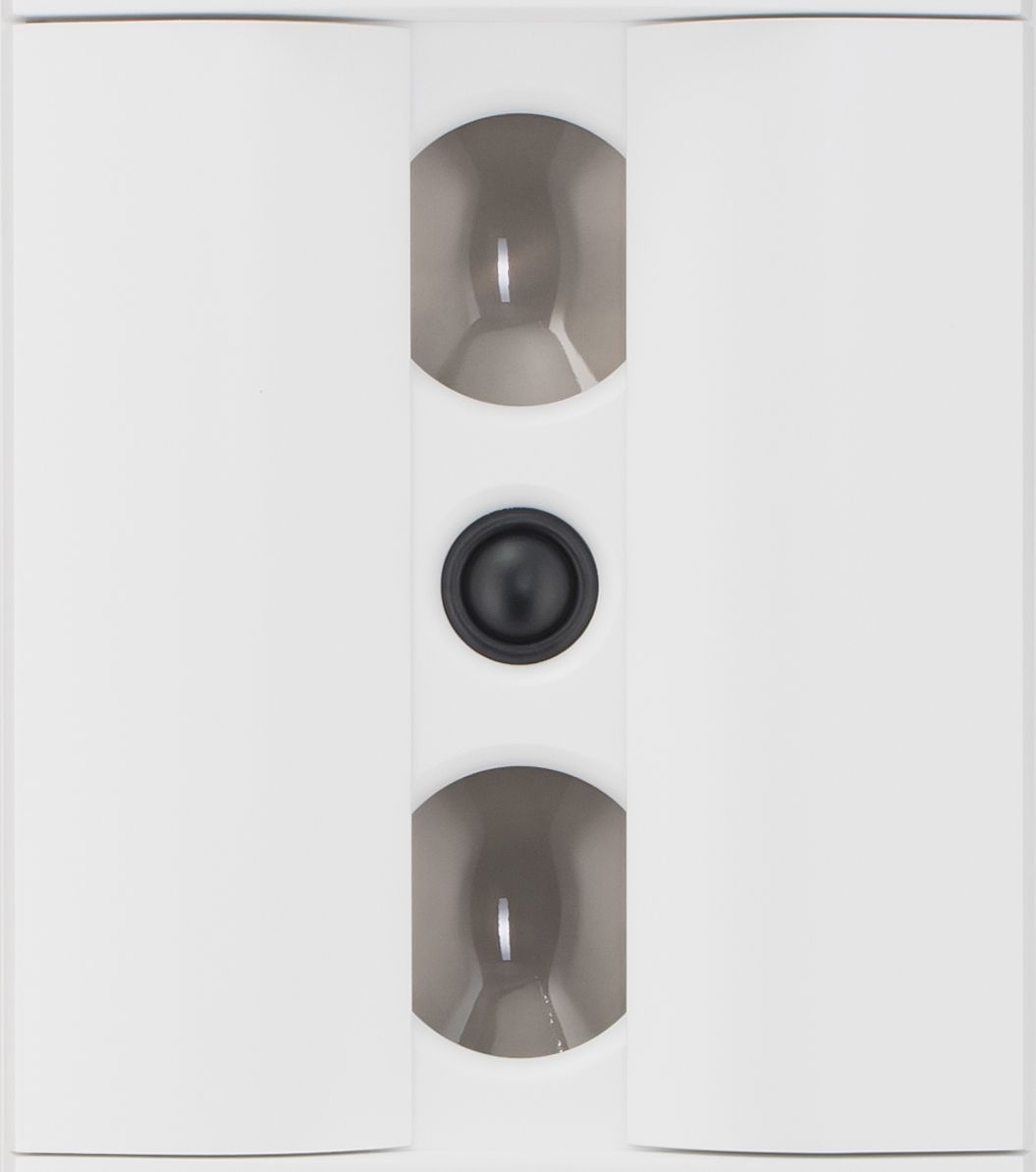

BM Line 15 - der virtuelle Coaxstrahler

Das Konzept des gerichteten, virtuellen Coax wird folgendermaßen realisiert: Das Übertragungsband der beiden Mitteltöner wurde so gewählt, dass diese beiden Membranen physikalisch wie ein zusammenhängender Konus wirken.

Durch die Positionierung des Hochtöners, exakt im Mittelpunkt dieser virtuellen Membranfläche, entsteht ein Coaxial- Lautsprecher, der prinzipbedingt Laufzeitunterschiede beim Verändern der Hörposition im Nahfeld gar nicht erst entstehen lässt.

In Kombination mit der Schallführung, auch Waveguide genannt, entsteht so ein gerichtetes coaxiales Abstrahlverhalten.

Der Vorteil dieser gerichteten Abstrahlung liegt darin, dass diese Reflexionen von den Begrenzungsflächen des Hörraumes reduziert.
Dadurch, dass keine Refelexionen von den Seitenwänden, Boden und der Decke erfolgt hat der Raum so gut wie keinen Einfluss auf das Hörergebnis.

BM Line 15 - Sensorgeregelte Tieftöner

Die drei 21 cm Tieftöner werden mit analogen Endstufen betrieben.

Alle von Backes&Müller gebauten Tieftöner verwenden einen Verbundwerkstoff aus Kevlar/Kohlefaser als Membranmaterial.

Das aus dem Flugzeugbau stammende Material zeichnet sich durch minimales Gewicht bei enormer Festigkeit aus.

Unter der Staubschutzkappe befindet sich der Beschleunigungssensor welcher der Elektronik die Membranbewegungen mitteilt.

Die vom Sensor gewonnenen Informationen werden mit dem Eingangssignal verglichen. Bei Abweichungen wird sofort gegengeregelt.

Die Tieftöner sowie deren Sensorik werden in Handarbeit im Werk Saarbrücken hergestellt.

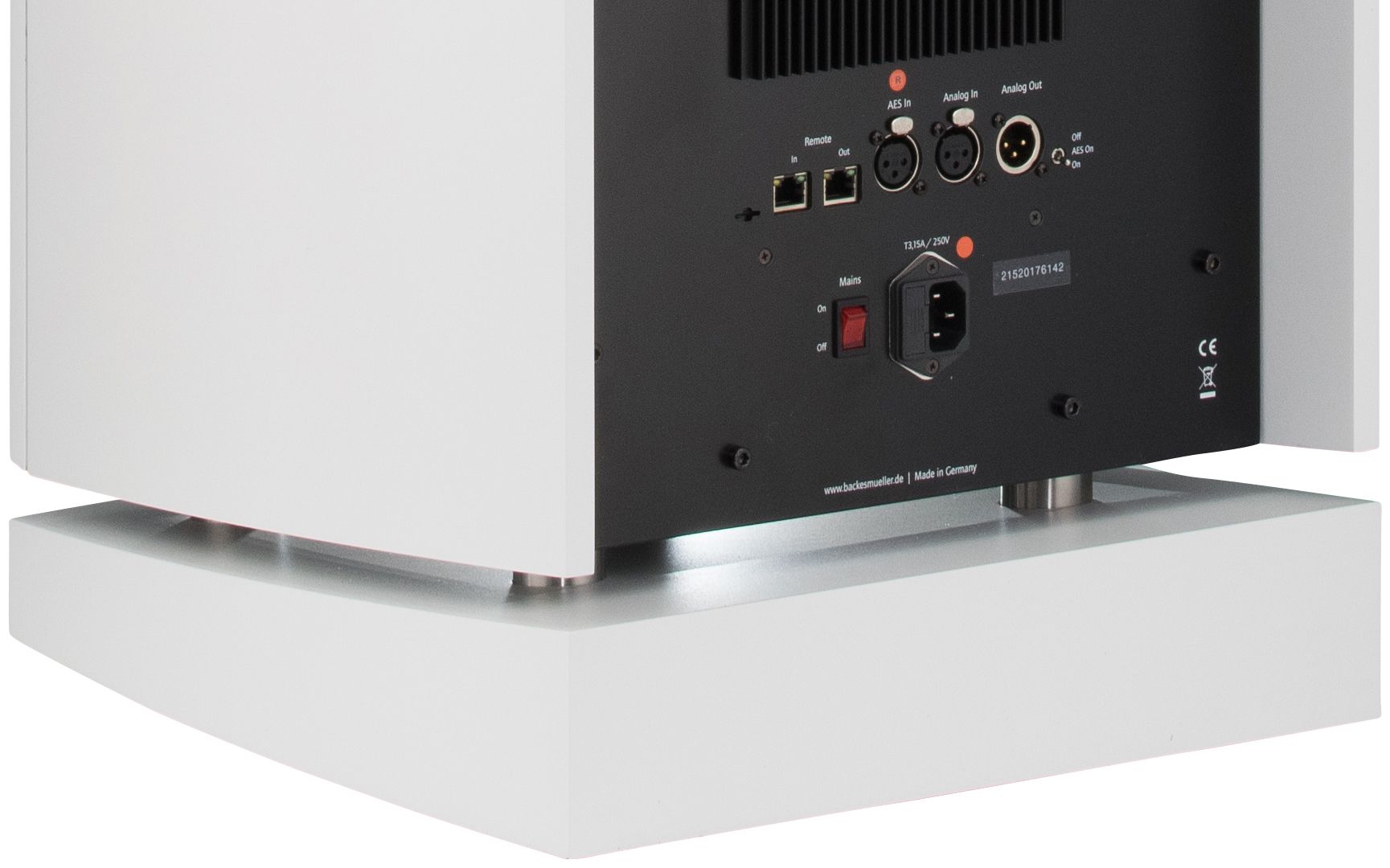

Das Anschlußfeld

Die BM Line 15 Einstellmöglichkeiten sind mit dem optionalen PPG zu erreichen.
Über die RJ45 Buchse kann die Box mit diesem Interface parametriert und gesteuert werden.

Falls eine unserer ICE Vorstufen vorhanden sind, wird die Steuerleitung hier eingesteckt.

Die BM Line 15 hat analoge Ein- und Ausgänge. Der Ausgang ist für den Anschluß eines Subwoofers vorgesehen. Dieser ist dann genauso zeitrichtig in die Kette eingebunden wie die Hauptlautsprecher.

Der digitale Eingang kann von der BM ICE 515/525 im entsprechenden Betriebsmodus gewählt werden

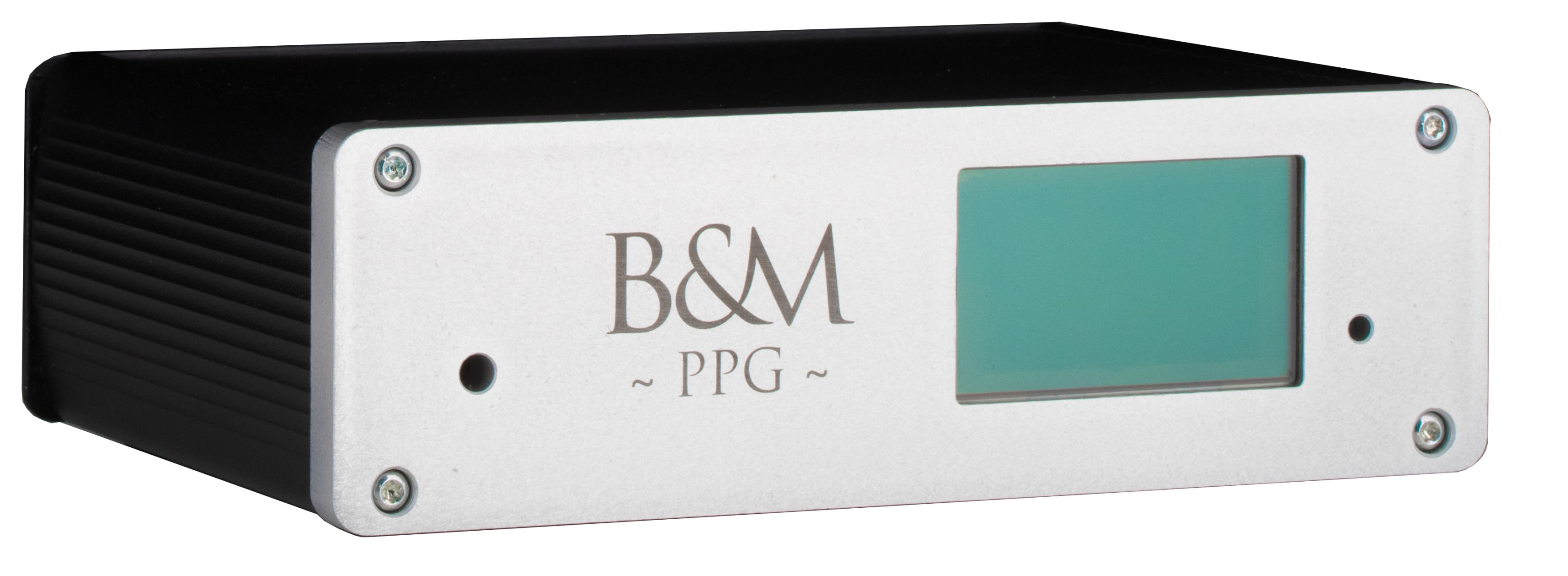

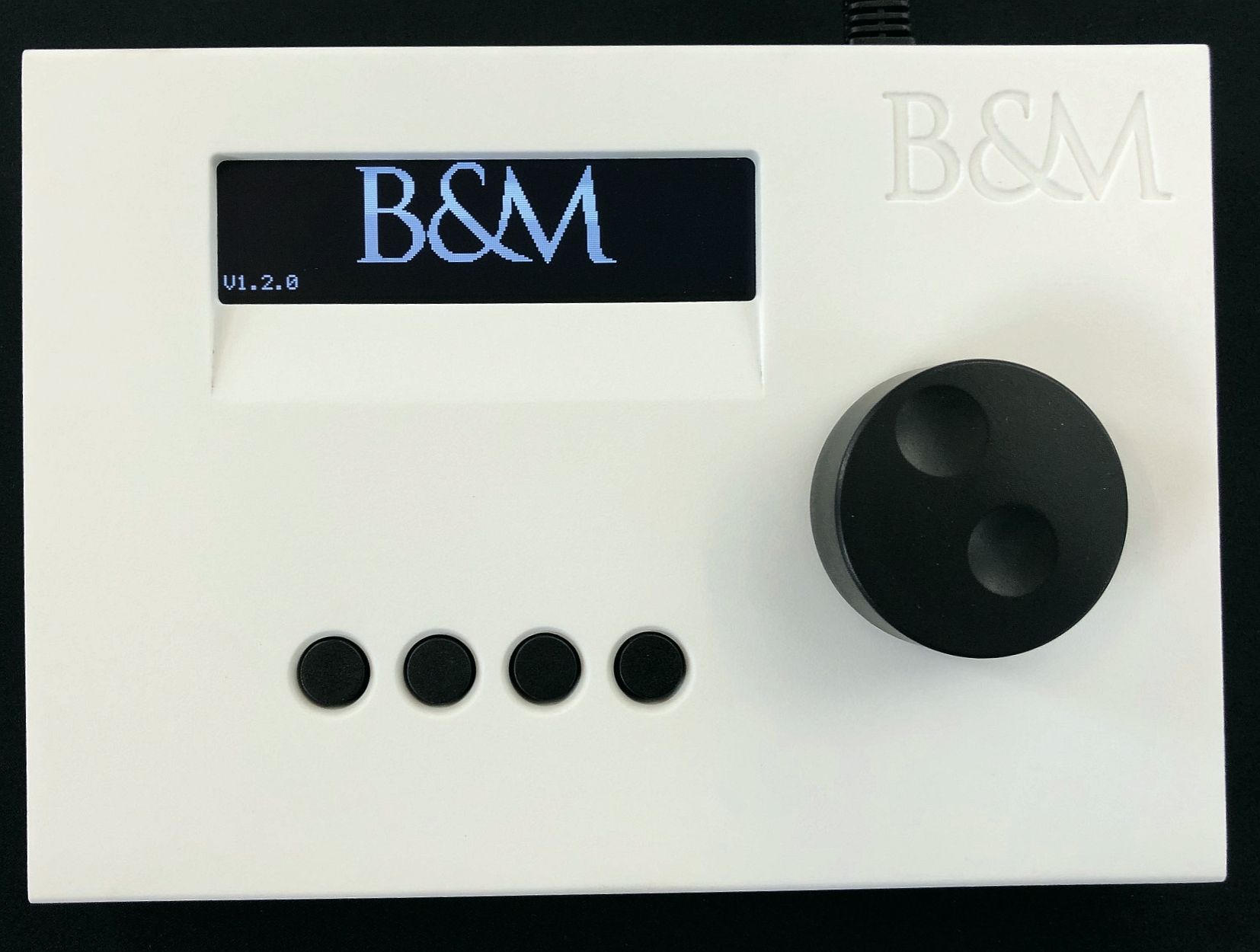

BM Line 15 - PPG - Pegel Programmier - Gerät - Klangregler sind keine Alternative

Jeder Klangregler beeinflusst aufgrund seiner verwendeten Bauteile das Zeitverhalten der Musikinformation.
Die in einem Klangregelnetzwerk verwendeten Bauteile (Kondensatoren) verursachen ubrigens auch in den Frequenzweichen von Passivlautsprechern hohe Zeitfehler.

Die Zeitfehler, welche in einer Klangregelung entstehen sind auch der Grund, warum höherwertige Verstärker keine Einstellmöglichkeiten besitzen. Sind Klangregler vorhanden, ist oft auch eine so genannte „defeat“ Taste vorhanden. Diese überbrückt dann das Klangregelnetzwerk, damit auch bei Neutralstellung der Tiefen- oder Höhenregler keine zeitliche Beeinflussung erfolgt.

Bei allen B&M Lautsprechern erfolgt die Anpassung des Klanges über das Pegel-Programmier-Gerät. Trotz Änderngen im Frequenzverlauf behätlt die Box immer ihr fehlerfreies Zeitverhalten.
AUSDRÜCKLICH! sei an dieser Stelle erwähnt, dass sämtliche Einstellungen keinerlei Phasenfehler erzeugen.

Dies ist DAS entscheidende Merkmal der Backes&Müller Phasenentzerrung und der technische Unterschied zu „herkömmlichen“ Equalizern.
